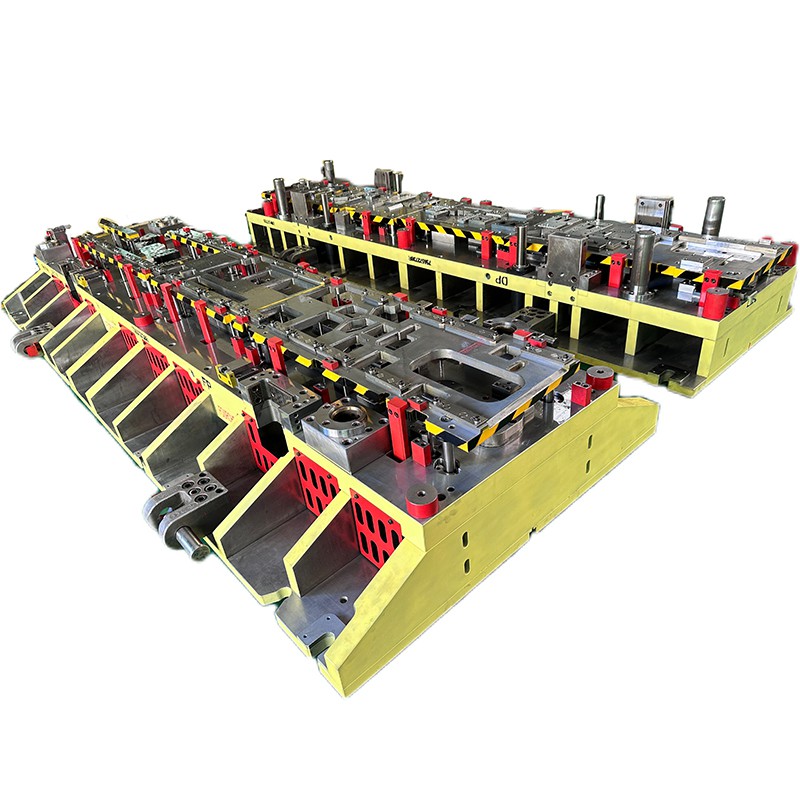

Stampo per stampaggio

Le operazioni di formatura utilizzando stampi per stampaggio comportano la rimodellazione di lamiere piatte o altri materiali nelle forme o nei profili tridimensionali desiderati. Alcune operazioni includono: piegatura, imbutitura, sbalzo, coniatura, flangiatura, orlatura, allungamento e arricciatura.

Le operazioni di piegatura tramite matrici comportano la piegatura del materiale. Le pieghe possono essere semplici/diritte, curve/formate e a più fasi per forme complesse. L'imbutitura profonda o superficiale è un'operazione di formatura che comporta l'allungamento e la modellatura di un foglio piatto di materiale in una forma 3D superficiale o profonda. La goffratura implica la creazione di disegni, motivi o loghi in rilievo o incavati sulla superficie del materiale. Il set di matrici è composto da matrici maschio e femmina con il disegno desiderato e il materiale viene pressato tra di loro. La coniatura è un'operazione di formatura di precisione utilizzata per creare tolleranze estremamente strette, superfici lisce e spigoli vivi sul materiale. Le operazioni di flangiatura comportano la formazione di un bordo continuo rialzato o ribassato sul perimetro di un pezzo. L'orlatura è un processo di piegatura e piegatura del bordo di un pezzo su se stesso, per rigidità o ragioni estetiche. L'allungamento è simile all'imbutitura superficiale, che prevede la pressione di creste nel materiale in fogli per aggiungere rigidità. L'arricciatura viene utilizzata per creare bordi arricciati o arrotolati su un pezzo.

Le operazioni di taglio mediante matrici comportano la rimozione di forme o sezioni specifiche da una lamiera. Queste operazioni sono fondamentali per produrre parti e componenti precisi con bordi puliti. Le operazioni di taglio includono: tranciatura, perforazione, intaglio, rifilatura, cesoiatura, puntura, taglio e perforazione.

La tranciatura è un'operazione di taglio che rimuove un pezzo piatto, o pezzo grezzo, dal foglio. Lo stampo per stampaggio è costituito da un punzone a faccia piatta e da una matrice. Il piercing prevede la creazione di fori o aperture nel materiale utilizzando un set di punzoni e matrici. Il punzone ha spesso una faccia angolata che rende il taglio leggermente progressivo a partire da una punta. Le operazioni di intaglio tagliano piccole tacche a forma di V o di U nel materiale. Questo viene spesso utilizzato per creare linguette o asole che facilitano l'assemblaggio e viene eseguito nuovamente con un punzone ad angolo. La rifilatura è il processo di rimozione del materiale in eccesso dai bordi di un pezzo in lavorazione per ottenere la forma finale desiderata. Le operazioni di cesoiatura tagliano il materiale lungo una linea retta per separarlo in sezioni più piccole. La puntura prevede la creazione di un taglio o tacca parziale nel materiale, utilizzato per creare linguette o cerniere in componenti come coperchi o coperture. Il taglio è un'operazione di taglio che prevede l'esecuzione di tagli lunghi e diritti nel materiale per creare strisce o bobine più strette. Questa operazione viene spesso eseguita da una cesoia a rulli motorizzata, ma può essere un processo ciclico a lama lineare. Le operazioni di perforazione creano uno schema di piccoli fori o perforazioni nel materiale e rappresentano una sottovariante della perforazione.
